Maken van een werkende vuurtoren
Deze bestaande vuurtoren wordt hier nagemaakt.
Het zwaailicht wordt gesimuleerd door middel van een heldere LED die door een microprocessor wordt aangestuurd. De Arduino Nano.
Het licht wordt lanzaam krachtiger, flitst even en wordt dan weer zwakker.

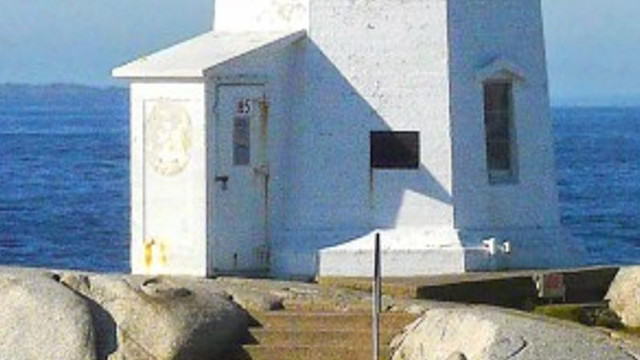

De foto van hiernaast heeft model gestaan om deze vuurtoren te kunnen bouwen.
Benodigdheden:
Papier wit en rood, doorzichtig plastik, koperdraad, Arduino Nano (aliexpress.com), weerstand 390 ohm, LED helder 3mm (Ledsbuy.nl) of Budgetronic.nl
Verdere benodigdheden:
vel hard plastik 0,7 mm en balsahout 1,5 mm (Aduis.nl)
De afmetingen van de lichtkoepel zijn: hoogte 22mm, dit is weer opgedeeld in dak h 8mm, glas h 7mm en onderzijde ook 7mm hoog. De diameter is voor alle drie 24 mm.
De diameter van de balustrade is 30mm en de hoogte van het hekwerk is 7mm.
De hoogte van de onderzijde van de vuurtoren is 6cm en bestaat uit 8 panelen.
De bovenzijde van het paneel 8 mm en de onderzijde is 12mm daardoor loopt de toren taps.
De ingang heeft de volgende afmetingen:
hoogte achterzijde 19 mm en voorzijde 17mm.
De breedte van beide zijkanten zijn 7 mm en de voorzijde 9s 9mm breed.
Het dak is rondom 1mm groter.

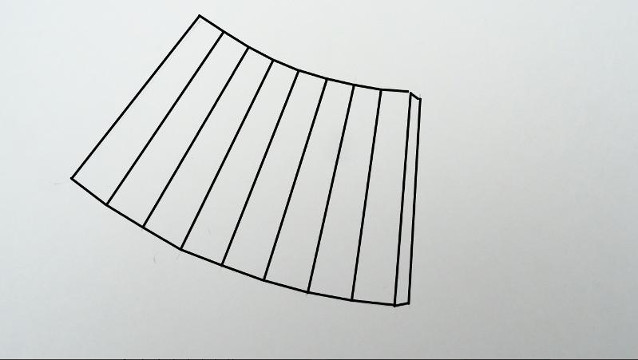

De afmetingen van dit paneel zijn:
h 6cm, b1 8mm en b2 12 mm er moeten 8 panelen worden gemaakt of je maakt het uit één stuk.
De panelen zijn uitgetekend op dun plastik of op papier of karton.
De vouwlijnen vooraf iets inkerven dat buigt dan gemakkelijker.

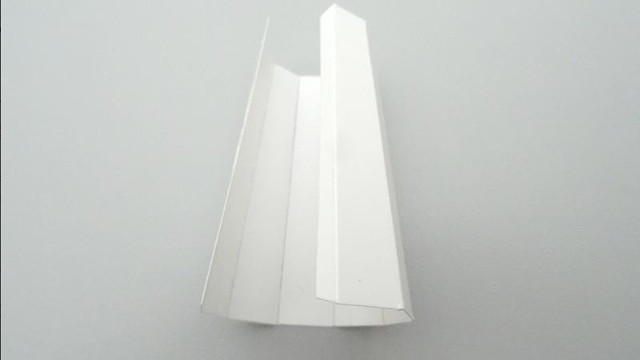

Het onderste deel van de toren is uit één stuk gemaakt en gevouwen.
Als de toren is gelijmd dan kan de diameter van de onder- en bovenzijde worden opgemeten.

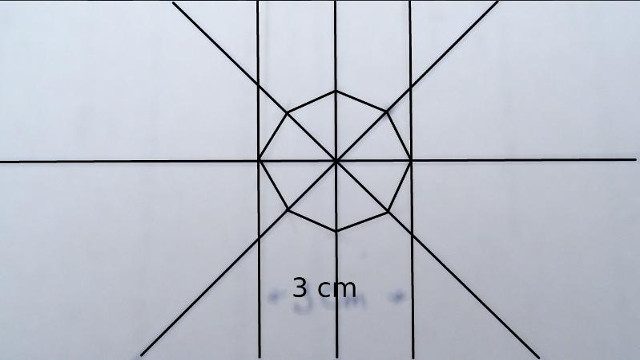

Op deze wijze kan de boven- en onderzijde van de toren worden gemaakt en ook de balustrade. (3cm).
De afmetingen van de onder- en bovenzijde moet zelf worden uitgemeten.
Hou wel steeds rekening met een doorvoer voor de bedrading.

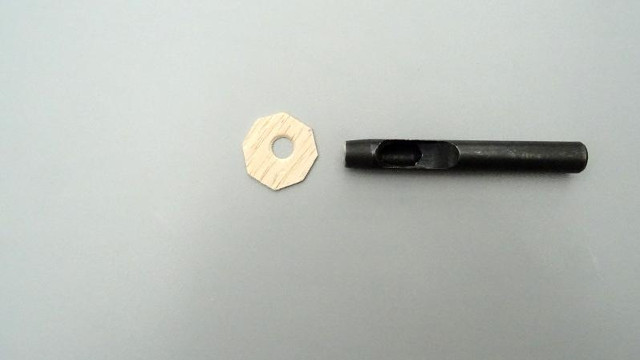

Zorg er steeds voor dat voor elke vloer er een gat wordt gemaakt voor de doorvoer van de bedrading.
Hiervoor heb ik een doorslag gebruikt.
(alleen niet precies in het midden stom hé).

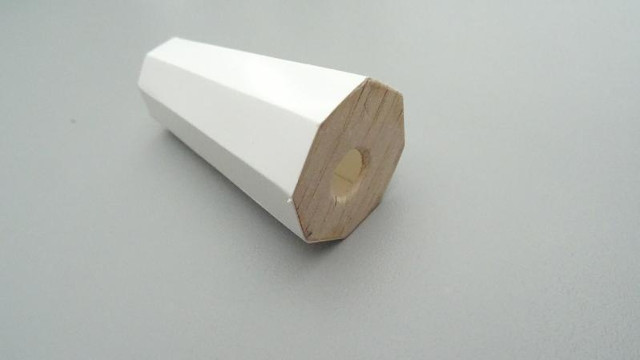

De onderzijde van de vuurtoren is klaar.
De toegang is hier aan de toren geplakt. De afmetingen zijn:
hoogte achterzijde 19mm, de voorzijde 17mm. De breedte van de beide zijkanen zijn 7mm en de voorzijde is 9mm breed.

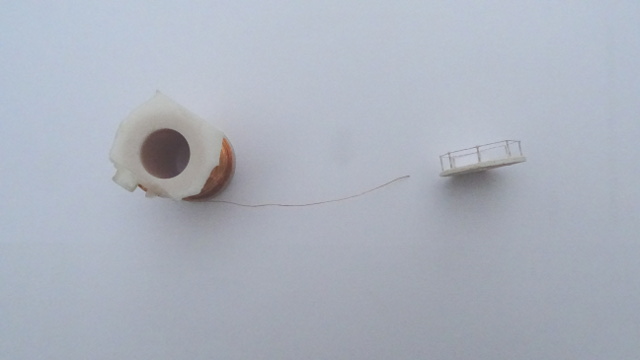

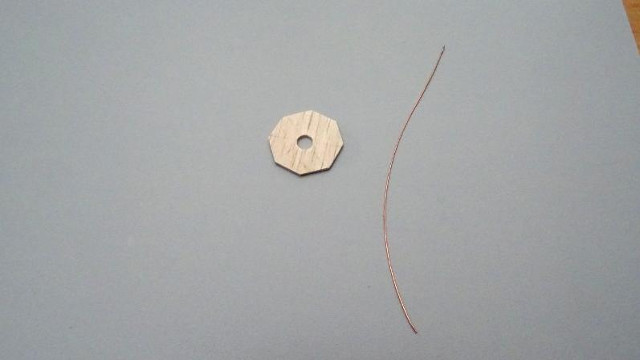

Dit is de balustrade waarop de lichtkoepel zal worden geplaatst en is omgeven door een hekwerk.
De diameter van de balustrade is 3 cm.
De 8 staanders voor het hekwerk worden gemaakt van koperdraad en geplaatst op de hoeken van de balustrade.

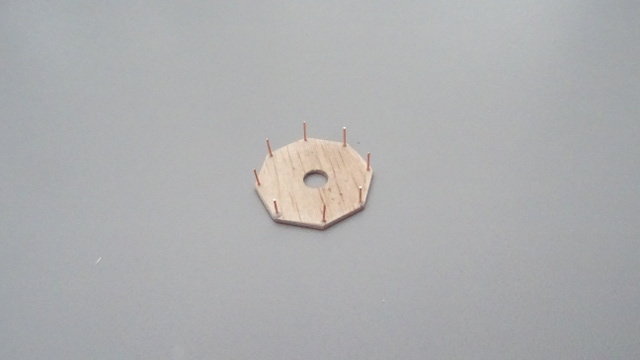

Hier zijn de 8 staanders op de balustrade gelijmd.

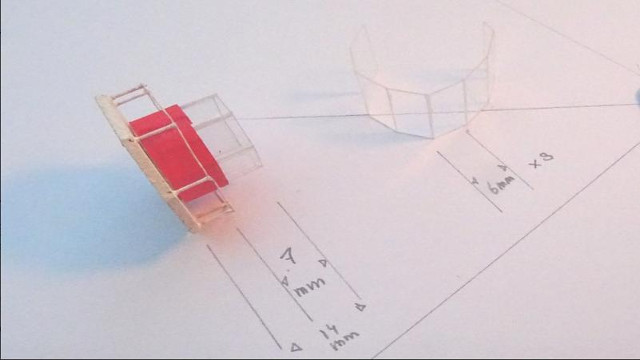

De afmetingen van de lichtkoepel zijn:
rode gedeelte h=7mm, glas h=14mm, glaspaneel 6mm breed en 14mm hoog en dat dus 8 keer.
Dus rondom 8x6=48 mm lang plus nog een klein stukje om het te kunnen lijmen dan om de 6mm inkerven en voorzichtig buigen.
Het rode gedeelte is rood papier.

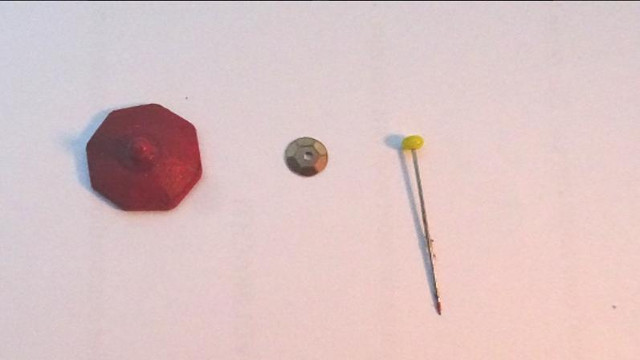

Het dak van de lichtkoepel is opgebouwd uit twee lagen balsahout 1.5 mm dik en in de juiste vorm geschuurd. De punt van de dak is een klein plaatje en daar weer op de kop van een speld.
Vervolgens in een rode kleur geverfd.
De leuning van de balustrade is gemaakt van dun koperdraad, De draad is met secondenlijm op de 8 staanders gelijmd.
De ramen en de deur kunnen worden gedowload van de website www.textures.com en op maat op papier geprint. Vervolgens op de vuurtoren gelijmd.

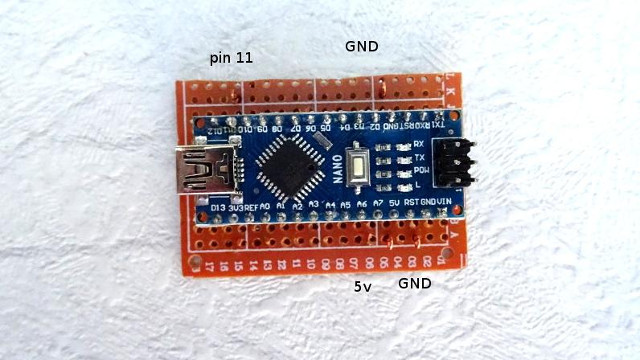

Dit is de Arduino Nano (bestellen bij Aliexpress.com) de Arduino is op een eilandprintje gesoldeerd, ook daar te bestellen.
Tegenover de aansluitpunten heb ik soldeeroogjes aangebracht.
Op punt 11 en Gnd komt de lange poot van de LED met een weerstand van 390 ohm. En op de andere punten komt de spanning van 5 volt.
De arduino wordt geladen met software en aangsloten op een spanning van 5volt.

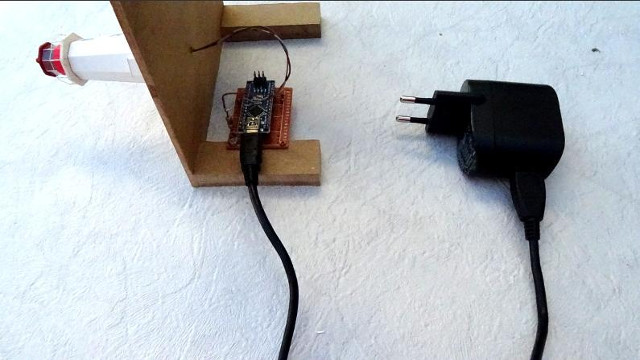

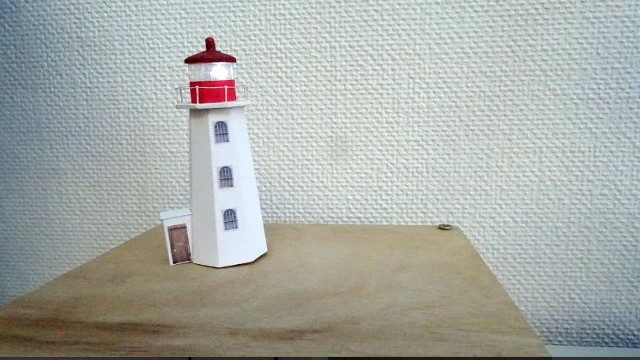

De vuurtoren is aangesloten en werkt.
De aansluitgegevens en de Arduino sketch zijn te downloaden middels de
DOWNLOAD pagina van deze site. zie nummer 6.
webdesign Ruud de Ve
klik op de youtube knop voor een videopresentatie.
Klik na de presentatie op de terug < toets in de browser om weer terug te keren naar deze pagina.
Veel succes met de bouw.
