De wissel wordt bediend door een servo die de wisseltong langzaam omlegt.
De aansturing van de Servo geschiedt door een Arduino Uno met een sensorshield 5.0.

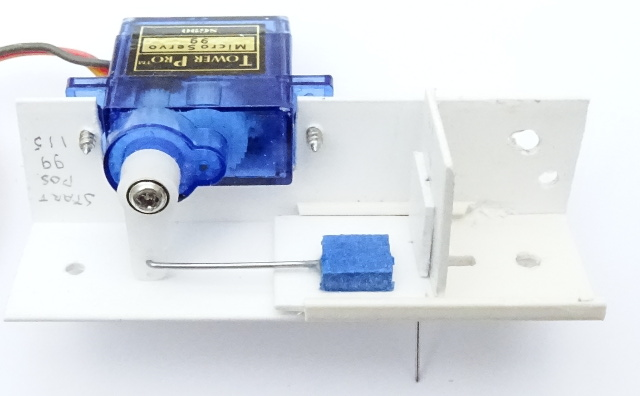

De servo zit ingeklemd in een L-profiel van L=5cm en beweegt een arm horizontaal.
Omdat de beweegbare as langer kan zijn, past dit beter door een dikkere grondplaat.

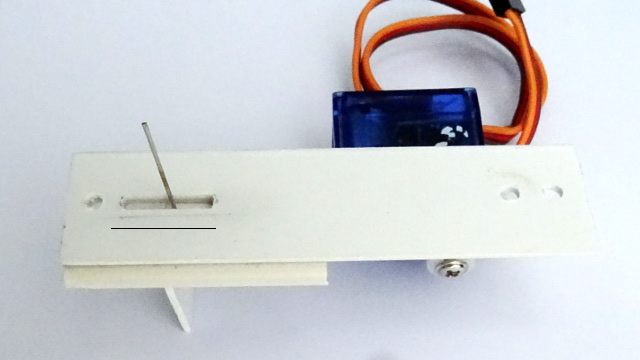

De servomotor met de as die door de modelbaan naar de wisseltong gaat. Een drukschakelaar zorgt voor het omleggen van de wisseltong. Een LED geeft aan in welke stand de wissel staat.
TIP: dit system kun je ook gebruiken om seinpaal-arm langzaam om te leggen.
Een complete bouwbeschrijving inclusief de Arduino sketch is te downloaden middels de DOWNLOAD pagina van deze site. Zie nummer 8.
webdesign Ruud de Veld
klik op de youtube knop voor een videopresentatie.
Klik na de presentatie op de terug < toets in de browser om weer terug te keren naar deze pagina.
Veel succes met de bouw.
