Maken van een wisselmotor
De wissel wordt bediend door een servo die de wisseltong langzaam beweegd.
De aansturing van de Servo geschiedt weer door een Arduino Nano.

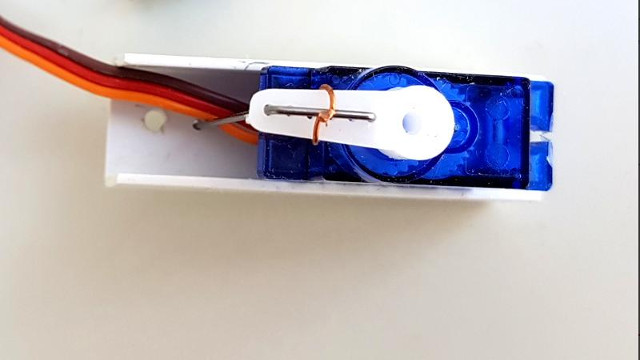

De servo zit ingeklemd in een u-profiel van L=5cm op 1 cm zit een klein gaatje waar een asje doorgaat.
De boveneind van het asje gaat weer door de wisseltong.

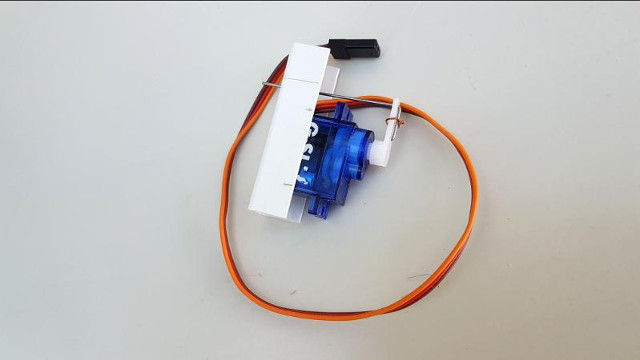

De servomotor met de as die door de modelbaan naar de wisseltong gaat.
Een drukschakelaar zorgt voor het omleggen van de wisseltong. Dus nogmaals drukken en de wisseltong komt weer terug.
De aansluitgegevens en de Arduino sketch zijn te downloaden middels de DOWNLOAD pagina van deze site. zie nummer 7.
webdesign Ruud de Veld
klik op de youtube knop voor een videopresentatie.
Klik na de presentatie op de terug < toets in de browser om weer terug te keren naar deze pagina.
Veel succes met de bouw.
