Maken van het vissersparadijs
De module bestaat uit een vissersbootje die langs de oever vaart een vogel die het bootje aanvalt en een hengelaar die zijn hengel wegdraait als het bootje wilt aanleggen. Wil je dit ook maken ga dan naar de Downloadpagina voor een volledige beschrijving.

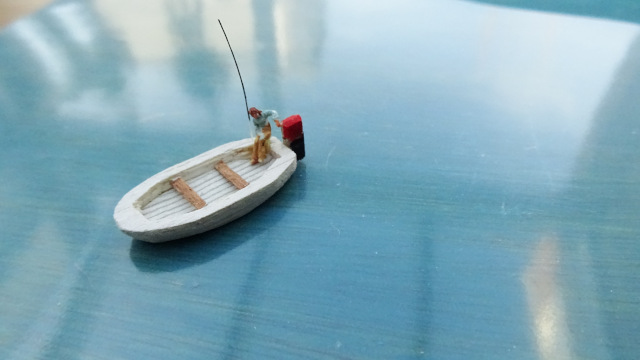

Het vissersbootje is gemaakt van balsahout en met een freesje uitgehold, klein plankjes er in en een lijntjes papier voor de bodem. De visser is in de handel te krijgen en de buitenboord motor is weer een stukje balsahout..
webdesign Ruud de
klik op de youtube knop voor een videopresentatie van het vissersparadijs.
Klik na de presentatie op de terug < toets in de browser om weer terug te keren naar deze pagina.
Veel succes met de bouw.

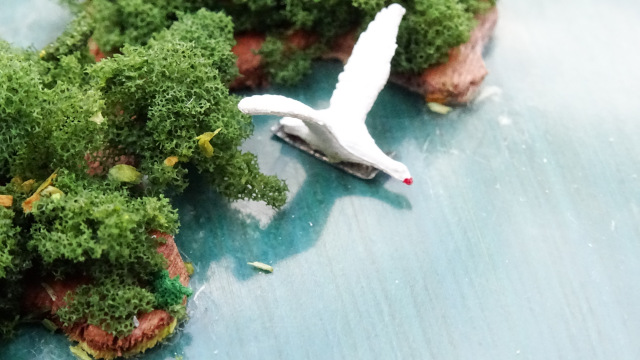

De vogel valt het bootje aan. Goed is te zien dat aan de poten van de vogel een stukje ijzer is gelijmd. Aan de onderzijde van de baan zit dan weer een zelfde systeem om de vogel te kunnen bewegen. Ook is gebruik gemaakt van een mini mp3 speler om de vogel een geluid te geven.

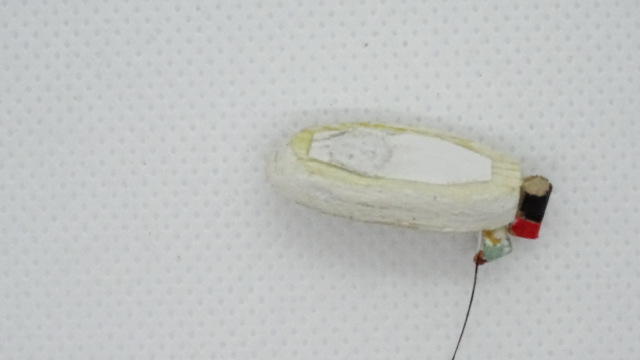

Om het vissersbootje heen en weer te kunnen bewegen is een klein rond magneetje in de bodem gelijmd. Daaroverheen zit een stukje papier geplakt om het bootje beter te laten glijden.
Naast de hengelaar staat een hond, deze hond gaat springen en blaffen als het vissersbootje langs vaart. Het springen geschiedt door een relais te activeren d.m.v. een reedsensor.

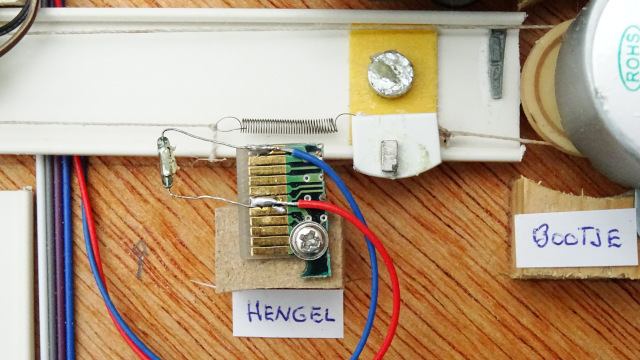

De magneet wordt door de steppermotor heen en weer geschoven in een deksel van een kabelgoot. Ook is te zien het reedcontact, om de hengelaar op de pier 180 graden te draaien bij aankomst van het bootje.

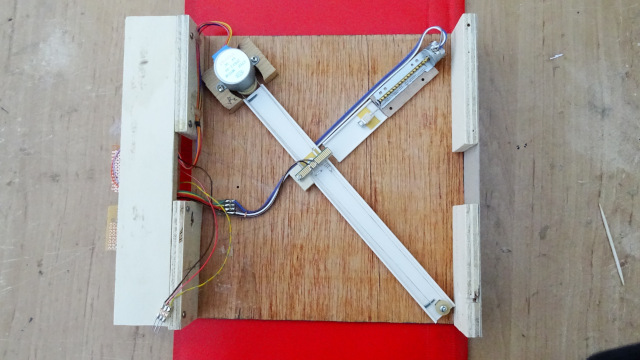

De steppermotor die de vogel haaks op het bootje laat aanvallen.Het moment van aanvallen wordt weer bepaald door een reed sensor,
De bouwbeschrijving en de Arduino sketches zijn te downloaden middels de

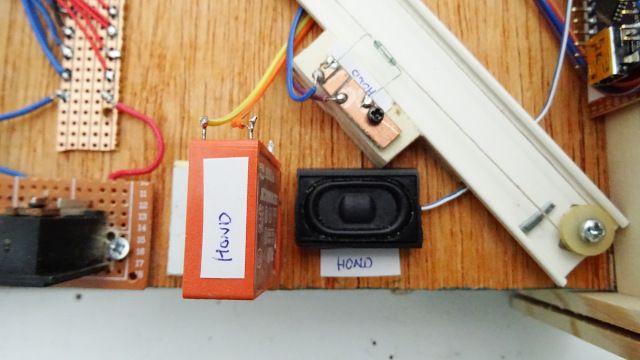

DOWNLOAD pagina van deze site. zie nummer 15.Het rode blokje is een relais, aan het anker zit een asje die door de baan de hand laat springen.
Het relais gaat ritmisch aan en uit door een flip-flop. Ook zichtbaar is het reedcontact dat zorgt voor het activeren van het relais en het geluid van de hond.

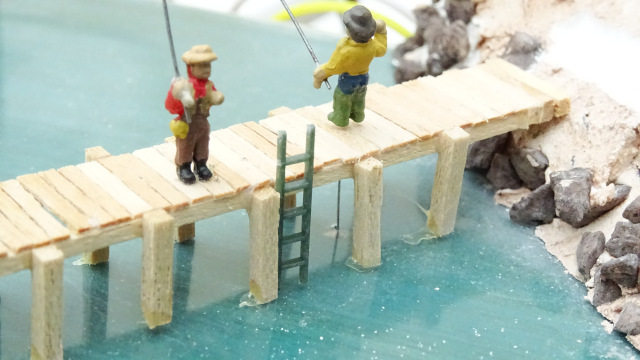

Rechts staat de hengelaar die 180 graden wegdraait als het vissersbootje ariveert aan de steiger. Goed is te zien de staaldraad die daarvoor zorgt.
Deze staaldraad zit onder de baan aan een servomotor.
De servomotor zorgt voor het langzaam wegdraaien van de hengelaar. Het kleine magneetje activeert een reedcontact die vervolgens de servomotor laat draaien.

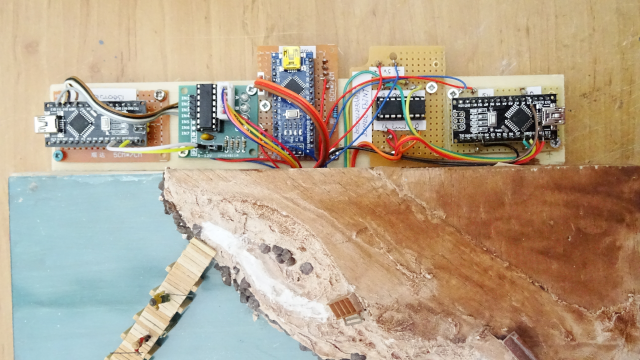

De electronica om al dat moois te activeren paste niet meer onder de kleine baan en is er dus naast geplaatst.
