Maken van een silo storttoren met beveiliging.

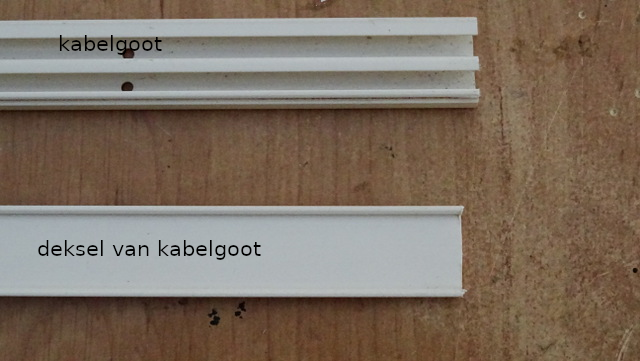

Het valluik wat zorgt voor het storten wordt gemaakt van een kabelgootdeksel

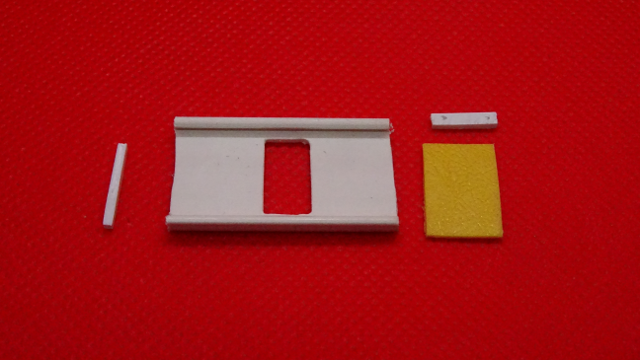

Dit zijn de onderdelen om het valluik te maken. van links naar rechts: blokkering valluik, schuif en bevestiging voor het garen.
In mijn toren is het valluik 2cm breed.

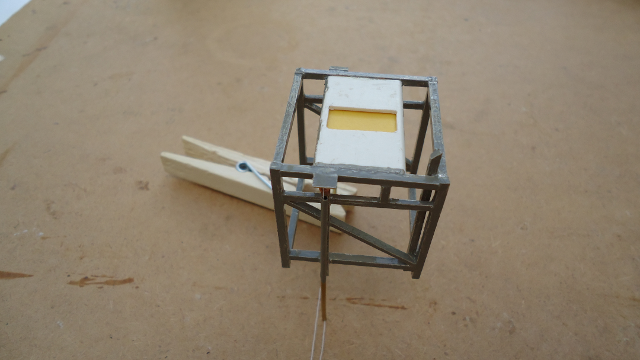

Het valluik is gemonteerd op een onderbouw die de toegang geeft tot de stortwagons.
Hou dus rekening met de hoogte van de wagons.

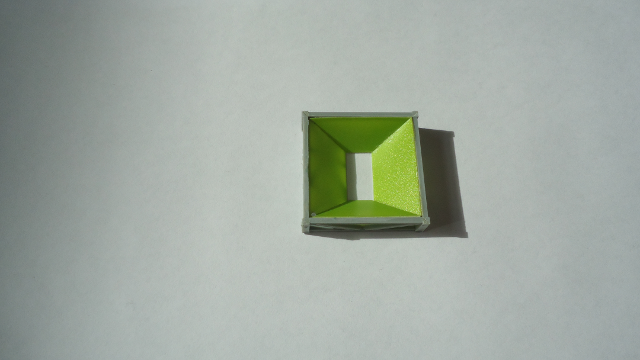

Om het stortgoed niet te snel te laten vallen is er onder de storttoten een trechter gemaakt met schuine kanten.

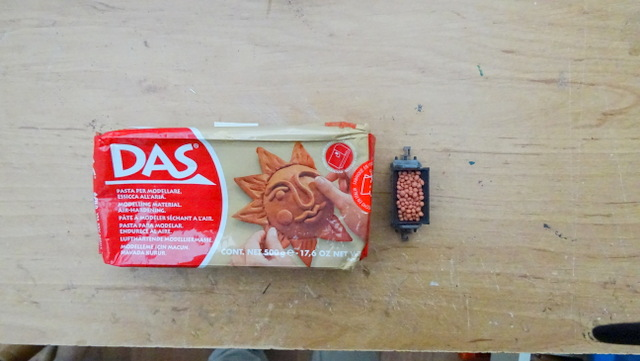

Het stortgoed is gemaakt van boetseerklei, daarvan zijn kleine korreltjes gemaakt niet groter dan 2mm.

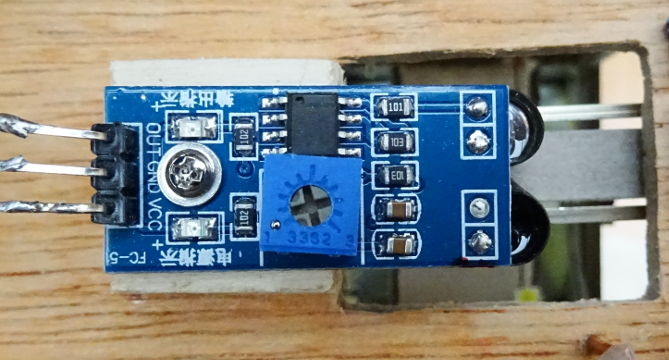

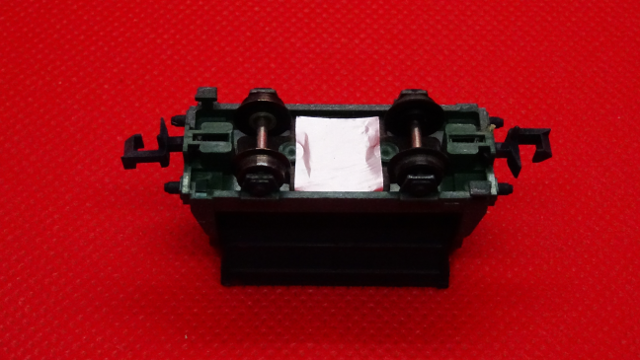

De wagons zijn aan de onderzijde voorzien van aluminium folie. Hiermee wordt de IR sensor geactiveert. Doe dit voor alle wagons.

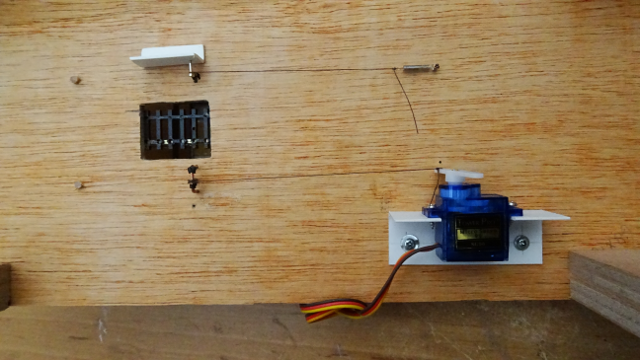

De trekdraad van het valluik zit aan een zijde via een veertje aan een vast punt en aan de andere zijde aan de arm van de servo.
webdesign Ruud de Veld
klik op de youtube knop voor een videopresentatie.
Klik na de presentatie op de terug < toets in de browser om weer terug te keren naar deze pagina.
Veel succes met de bouw.
Silo stort pagina
De silo stortoren met een valluik waaruit korreltjes vallen in open stortwagons.
Een servomotor zorgt voor het open en dicht gaan van het valluik.
