Servotester pagina

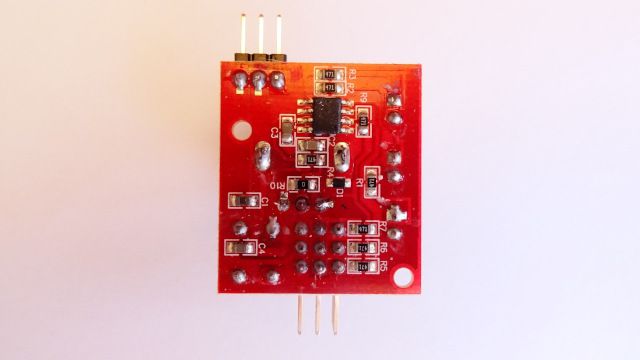

Na verwijdering van het omhulsel blijft de print over. Op de soldeerpunten van de potentiometer wordt nu de enkelpolige schakelaar aangesloten. zie schema
De servo wordt aangestuurd met een servotester, simpel en kostenbesparend.
De arm van de servo gaat volledig heen en weer of kan op beweging worden aangepast. Maar niet op snelheid.

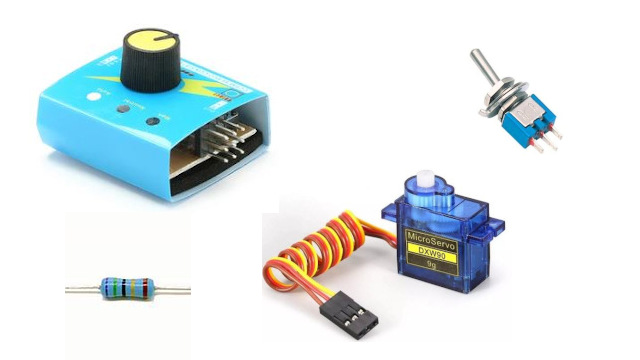

Benodigdheden:
1 servo
1 servotester
1 weerstand
1 enkelpolige schakelaar

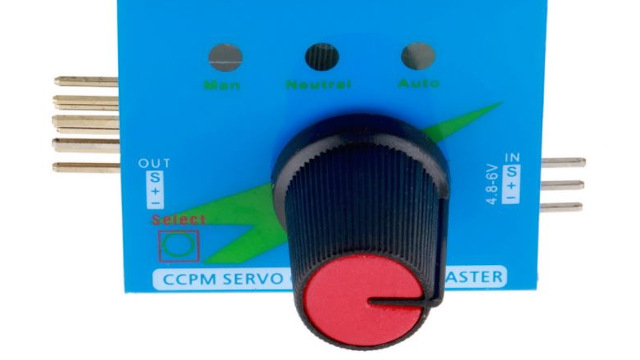

De tester heeft drie modi
1. manual
2. arm naar middenpositie
3. automatisch heen en weer
deze modi worden geactiveerd middel een druktoets links onder.
Het aanpassen van de tester geschiedt in modus 1.

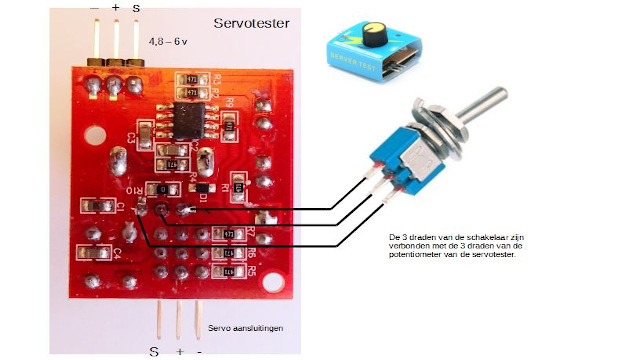

De schakelaar wordt met drie draden aangesloten op de soldeerpunten van de potentiometer van de tester.
Maken van een servobesturing met een servotester.
