Maken van een daglicht seinpaal.
De daglicht seinpaal wordt bediend met een stappenmotor die de arm langzaam omlegt.
De stappenmotor wordt aangedreven met een Arduino Nano micro processor,

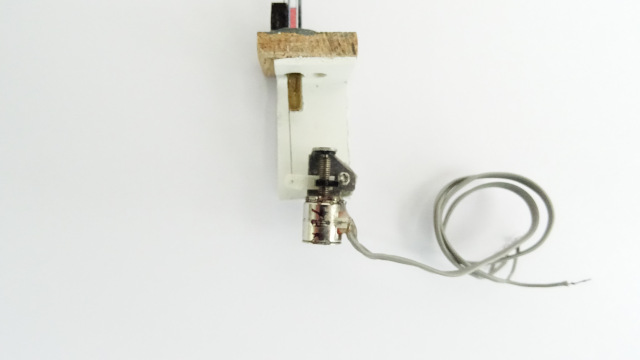

Dit is de stappenmotor.
Te bestellen bij Aliexpress.com.
Kosten 0.37 cent. op de as zit een klein stukje plastic, verleng dit met een armpje met daarin een aantal gaatjes. Zie foto hierboven.
Benodigdheden:
Arduino Nano, Stappenmotor, stappenmotordriver, mast 5mm,
staaldraadje, voetje, l-profiel metaal, seinarm.
Van de seinarm worden hier de voor- en achterzijde getoond.
De vertikale rood/witte band is gemaakt met een tekstverwerker.

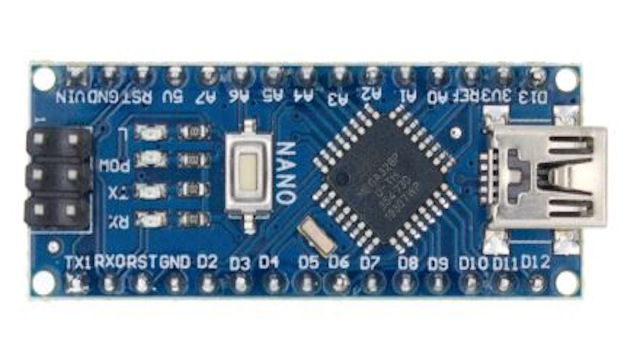

Dit is de Arduino Nano.
Te bestellen bij Aliexpress.com
voor ongeveer 3,50 euro.
Op de Downloadpagina staat het complete aansluitschema.
Of ga naar de Download pagina van deze site voor de aansluitgegevens op PDF formaat. Zie nummer 22.
webdesign Ruud de Veld
klik op de youtube knop voor een videopresentatie.
Klik na de presentatie op de terug < toets in de browser om weer terug te keren naar deze pagina.
Veel succes met de bouw.
De stappenmotor zit onder de modelbaan op een L-Profiel. (Neem wel een metalen omdat de stappenmotor heet wordt.)
Aan de arm van de stappenmotor zit een staaldraadje door de baan naar de seinarm.

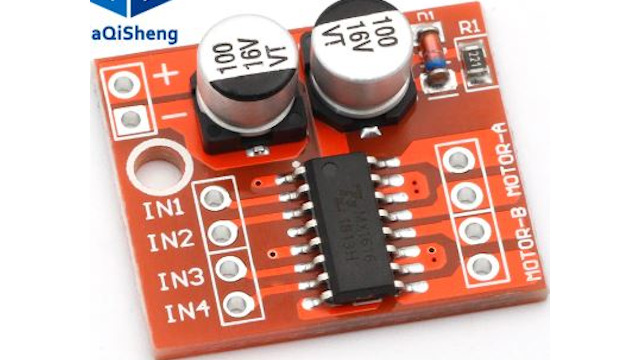

Dit is de stappenmotordriver.
Te bestellen bij Aliexpress.com kosten 0,31 cent.
Op de punten 1N1 t/m 4 wordt de Arduino aangesloten en op de punten Motor A-B de 4 draden van de stappenmotor.
Aansluitschema is te downloaden via de Downloadpagina.
