Pulse Width Modulation pagina
Maken van een rijspanningsmodule PWM.
De Pulse Width Modulation voor de rijspanning van de locomotief.

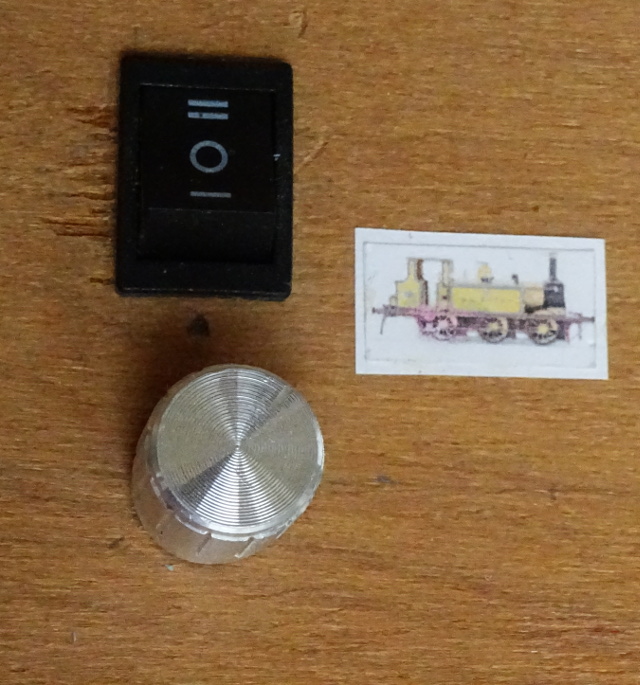

Deze complete eeheid is te koop bij www.aliexpress.com

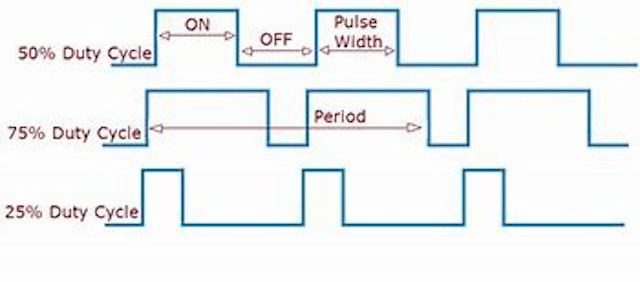

De spanning blijft gelijk terwijl de lengte van de puls varieert.
De bouwbeschrijving kan worden gedownload middels de DOWNLOAD pagina van deze site. Zie nummer 33.
Dit is het aansluitschema van de pwm module.
Op de punten motor wordt natuurlijk de rails bedoeld.
Geheel rechts zit op het bedieningstableau de PWM module.
De onstelling voor de snelheid van de locmotief is éénmalig. Dit geldt ook voor de omkeerschakelaar.
