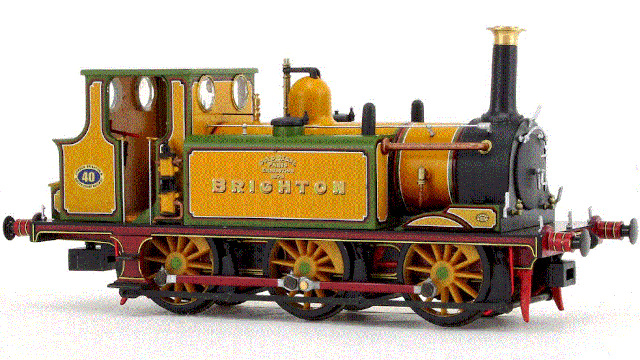

Maken van een pendelautomaat voor de locomotief, langzaam optrekken en stoppen.

De Arduino processor zorgt voor het langzaam optrekken en afremmen.



Dus langzaam vertrekken achter de bomen en langzaam stoppen bij het station. Na enige tijd vertrekt de locomotief langzaam richting bomen en stopt daar weer langzaam.



Het aansluitschema en de Arduino sketch kunnen worden gedownload middels de DOWNLOAD 19 pagina van deze site. Zie nummer 19 en voor de Land's End pendelautomaat zie nummer 31. DOWNLOAD 31

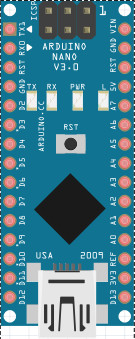

De Arduino Nano zorgt voor de aansturing van de locomotief maar heeft ook nog andere functies:

Led verlichting op het stootblok,

fluitsignalen bij vertrek van de locomotief, verlichting oversteekplaats en de stand van de seinarm.

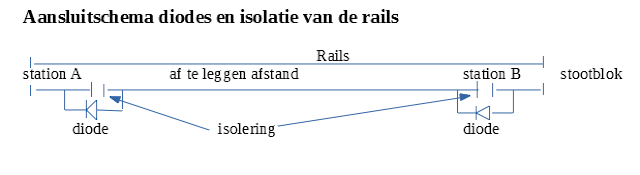

Dit is het aansluitschema voor de pendelautomaat. De diodes zorgen ervoor, mocht de Arduino niet meer werken, dat de locomotief achter de diode toch stopt.

De motordriver L298n voorziet de DC motor van de locomotief van spanning.



Aan te schaffen via www.Aliexpress.com

Klik op onderstaande YouTube knop voor een videopresentatie.



Klik na de presentatie op de terug toets in de browser om weer terug te keren naar deze pagina.



Veel succes met de bouw.
