Ontkoppel pagina
Maken van een ontkoppelrail met een servo
De benodigheden:
aluminiumprofiel 3x5 mm rechthoekig

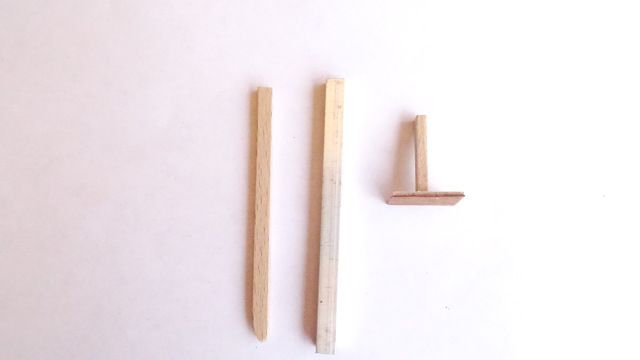

hout of stukje plastic dat soepel past in het profiel. De bovenzijde bestaat uit een stukje hout of plastic dat is bedekt met houten fineer strookjes.
servo 9g
servobesturingsmodule

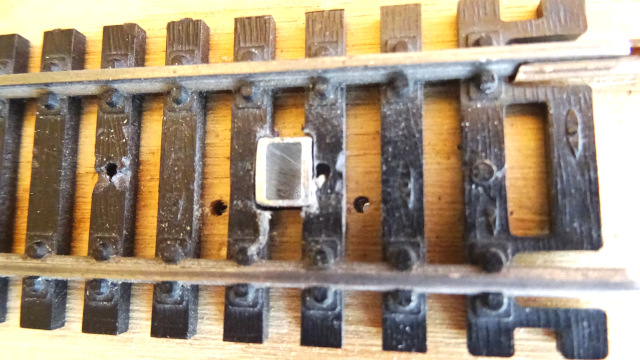

Het aluminium profiel is door de rail en de modelbaan gestoken

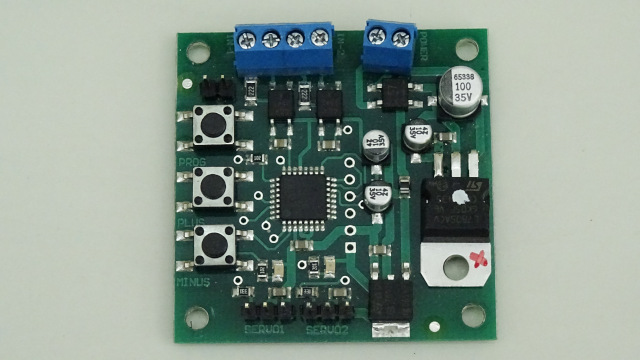

Met deze servomodule van Traimodule TM 73726 ongeveer 30 euro wordt de servo bestuurd.
Op deze servomodule kunnen twee servo's worden aangesloten.
Natuurlijk kun je ook gebruik maken van een servotester zie project nr. 45. Dat scheelt aanmerkelijk in de kosten.

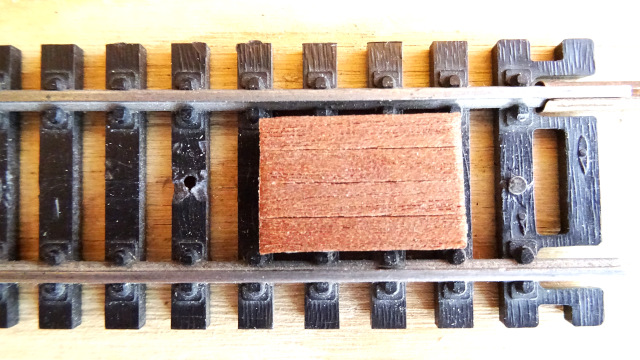

De ontkoppeling is geplaatst tussen de rails, met mechaniek voor het omhoog brengen van de ontkoppeling wordt gedaan door een servo
De ontkoppeling is geactiveerd.
webdesign Ruud de Veld

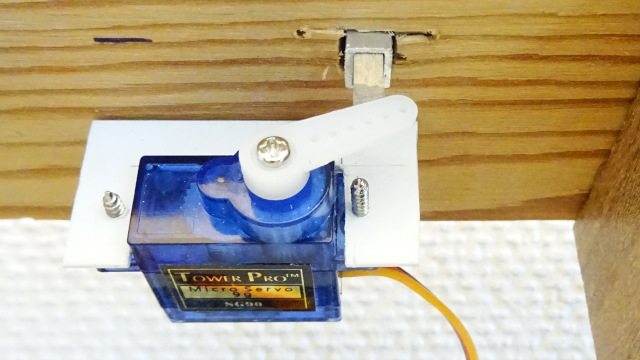

De servo zit onder de baan, de arm van de servo drukt de ontkoppeling omhoog.

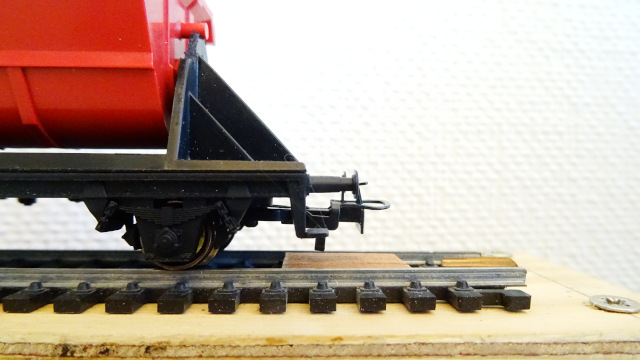

De wagon rijdt over de ontkoppeling.
