Het loket scherm gaat bij aankomst trein open en dicht bij vertrek.

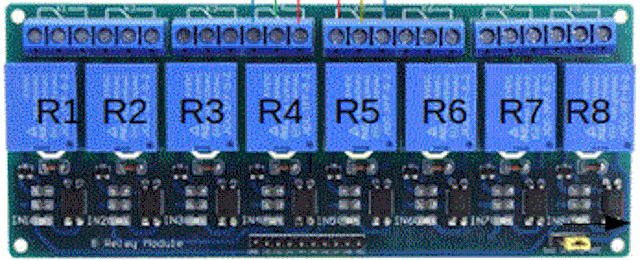

Het scherm van het loket wordt geactiveerd door een Aruino Nano.De Arduino bestuurt dmv 8 Relais niet alleen dit proces maar ook nog andere, zie hiervoor het project "Pendelatomaat voor de loc". Relais R3 geeft een korte puls naar de servobesturingsmodule waardoor de servo draait.

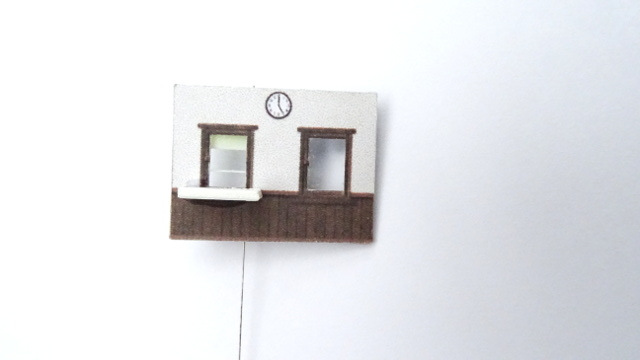

Het loketscherm gaat automatisch open en dicht bij aankomst en vertrek van de trein. Het station is een papieren bouwpakket maar kan natuurlijk ook ieder ander willekeurig station zijn . Bijvoorbeeld van Faller.
Dit is een micro servo G9 verkrijgbaar bij Aliexpress.com
Aan de arm van de servo zit een asje dat door de modelbaan aan het scherm vastzit.
De aansluitgegevens in PDF kan worden gedownload middels de DOWNLOAD pagina van deze site. Zie nummer 9.

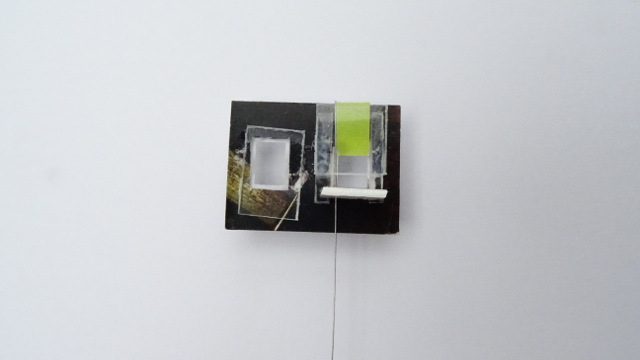

Het loketscherm zit vast aan een asje die door de baan naar de as van de steppemotor gaat.
In de sketch van de Arduino kan de afstand van de vertikale beweging worden ingesteld.
webdesign Ruud de
klik op de youtube knop voor een videopresentatie.
Klik na de presentatie op de terug < toets in de browser om weer terug te keren naar deze pagina.
Veel succes met de bouw.
