Maken van een locloods met bewegende deuren.
De deuren van deze locloods kunnen open en dicht gaan, er is iemand aan het lassen en er is binnen- en buitenverlichting.

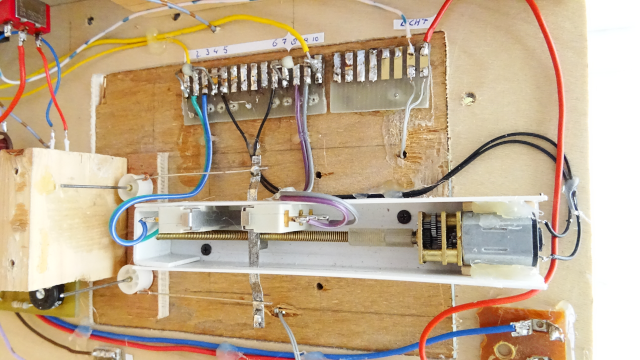

De motor laat een moer verschuiven op de draadas, op de moer zit een strip die de deuren en de microswitch laat bewegen.
De bouwbeschrijving en het schema kan op de Dowloadpagina worden verkregen.

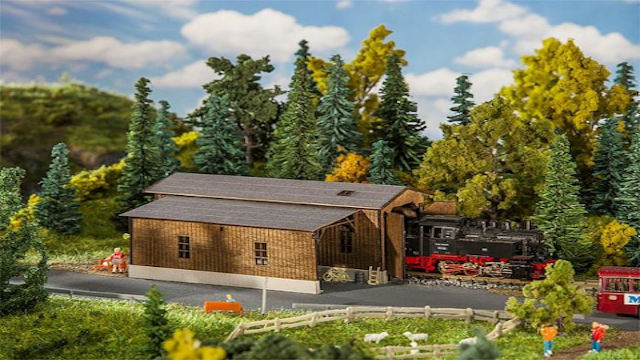

De locloods op de foto is een eigen ontwerp maar je kunt hiervoor elk andere locloods gebruiken.
Kijk daarvoor maar eens op Markplaatst of bij de bouwdozen firma’s bv Busch of Faller.

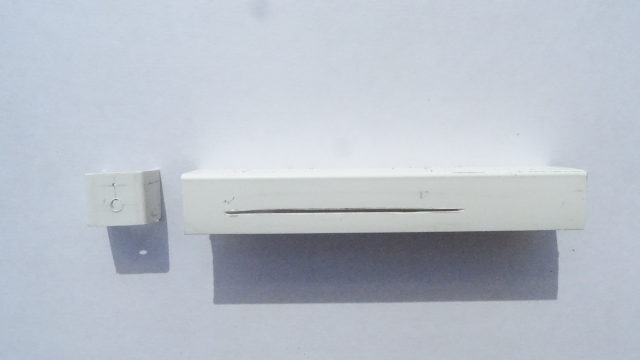

Om het koperen stripje goed te geleiden is aan beide zijden in het u-profiel een horizontale opening gefreesd en aan de voorzijde is een opening gemaakt waar de as in wordt geplaatst.

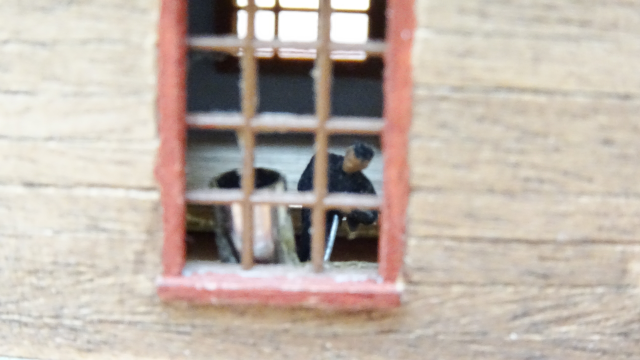

Dit is de monteur die staat te lassen.
De lasmodule is o.a. te verkrijgen bij de fa Faller. Ik heb gebruik gemaakt van een module met een onbekend merk, gekocht op een beurs.

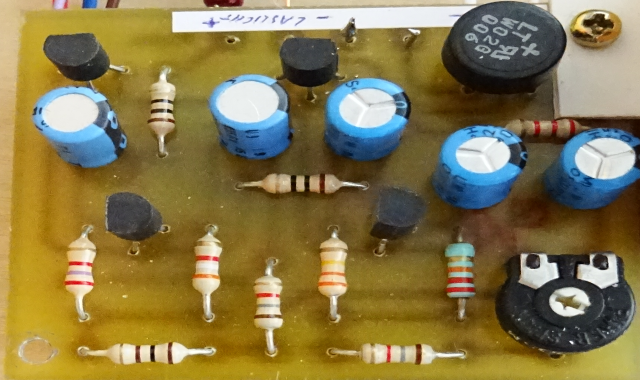

Dit is de lasmodule die ik heb gekocht op een modelspoorbeurs.
Ga naar de Downloadpagina voor een volledige bouwbschrijving van de Locloods met draaideuren.
Er is ook een bouwbeschrijving met een Arduino besturing.
kies voor de nrs 16 of 17.
webdesign Ruud de V
klik op de youtube knop voor een videopresentatie.
Klik na de presentatie op de terug < toets in de browser om weer terug te keren naar deze pagina.
Veel succes met de bouw.
Micro Metal Gear motor 12v Aliexpress
3 mm draadas
2 micro switches
3 mm moertje
U profiel 3x3 cm lengte 10cm
koppeling tussen motor en draadas
koperen stripje om de microswitches te kunen schakelen.
