Maken van een hond die blaft en springt naar de bal.
Dit projectje is simpel te maken met behulp van een relais, een geluidschip een flipflop en een hondje uit de serie van de fa. NOCH.
En wat fantasie zoals bomen, bankjes en een lantaarnpaal.
De hond springt en blaft naar de bal.
De benodigdheden zijn:
Geluidchip BFPlayer Mini Aliexpress
Relais 12v Budgetronics.nl
Flipflop zelbouw zie schema.
hondje Fa NOCH. 36717 n-spoor
Dit is de geluidschip MP3 player
Het geluid van de hond is te downloaden bij www.freesfx.com.

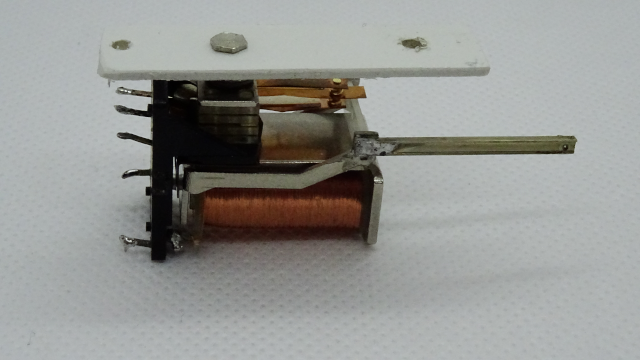

Ik heb dit 12v relais gebruikt maar kan ook ieder ander soort relais zijn.
Het plastik kapje moet er wel van af.
Laat de contacten maar zitten.
Op het anker zit een afstandhouder gesoldeerd om de ankerslag te vergroten. Het relais is aan de bovenzijde voorzien van een montageplaatje.

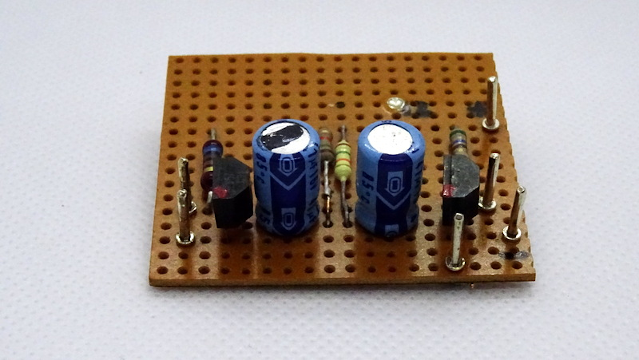

Dit is een flipflop die het relais ritmisch op en neer laat bewegen. (dus ook de hond.)
Het bijbehorende schema is te downloaden op mijn DOWNLOAD pagina.

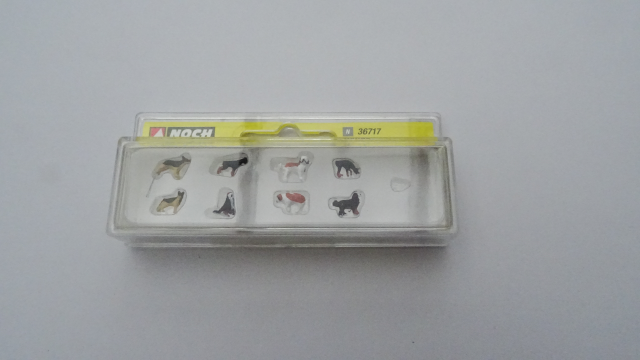

Het hondje is te verkrijgen bij de Fa. Noch nr 361717 N-spoor
Het kleine hondje is voorzien van twee staaldraadjes, één aan de achterpoten om deze poten vast aan de grond te kunnen lijmen en één aan de voorzijde. Dit is tevens de as die door de baan naar de afstandhouder van het relais gaat en de hond op en neer laat bewegen.
De aansluitgegevens van zowel de flipflop als de geluidschip kunnen worden gedownload middels de DOWNLOAD pagina van deze site. Zie nummer 11.
klik op de youtube knop voor een videopresentatie.
Klik na de presentatie op de terug < toets in de browser om weer terug te keren naar deze pagina.
Veel succes met de bouw.
