Maken van een kleine simpele hijskraan.

De hijskraan haalt een aggregaat uit een ponton, zet deze op de kade voor plaatsing op vrachtwagen of wagon en vervolgens wordt de aggregaat geplaatst op een van beide.



Een arduinoprocessor en twee stappenmotoren zorgen voor de besturing van de kraan.

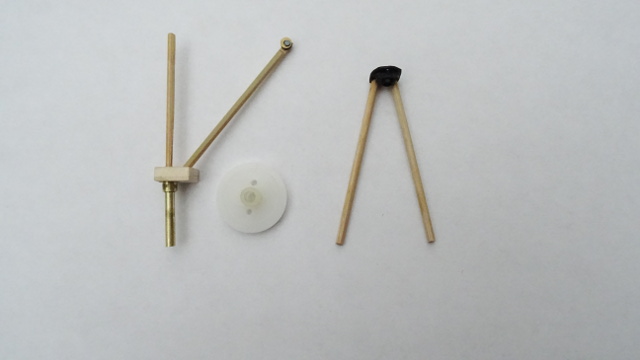

De kraan is gemaakt van saté stokjes, een blokje hout en twee messing pijpjes om te draaien.

Onder de baan zit aan het messing pijpje met daarop een snaarwiel.

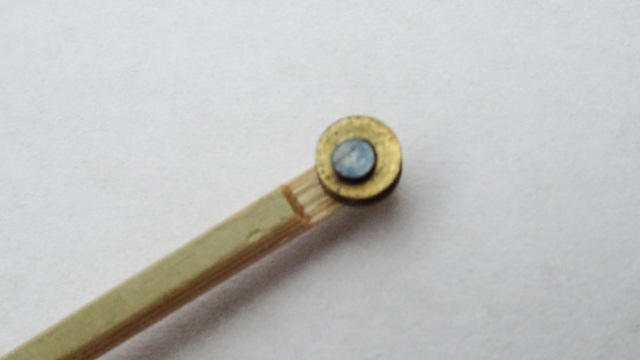

Aan de arm van de kraan zit een geleide wieltje.

De arm van de kraan wordt onder een hoek ik het blokje hout gestoken.



klik op de youtube knop voor een videopresentatie.

Klik na de presentatie op de terug < toets  in de browser om weer terug te keren naar deze pagina.



Veel succes met de bouw.

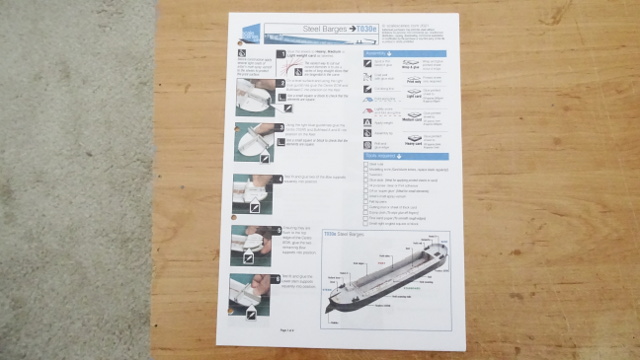

De ponton is een bouwplaat te koop bij www.scalescenes.com

Daar is ook de kade te verkrijgem.

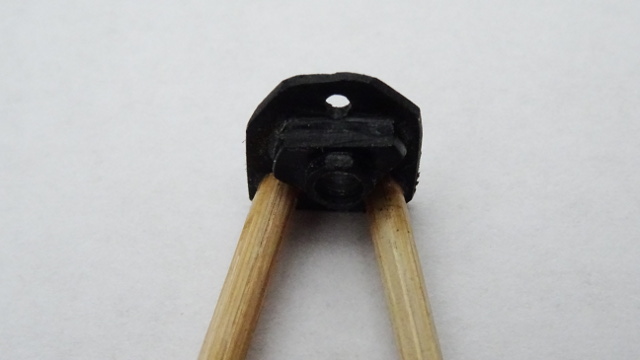

De twee staanders van de hijskraan worden in twee geboorde gaatjes gelijmd. Het draaiende gedeelte valt in het andere gat.

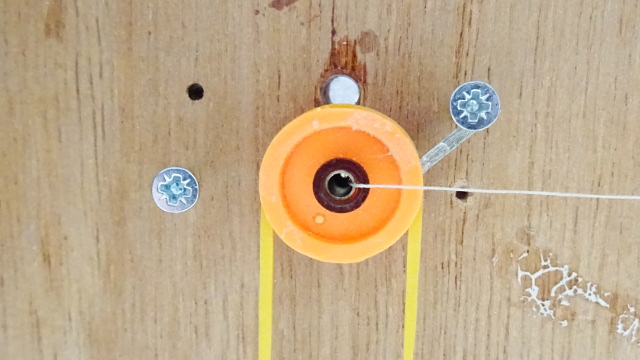

Het snaarwiel zit aan de onderzijde van de kraan.

Hier is goed te zien dat de hijsdraad door een klein gaatje in het midden van de draaias naar beneden gaat.

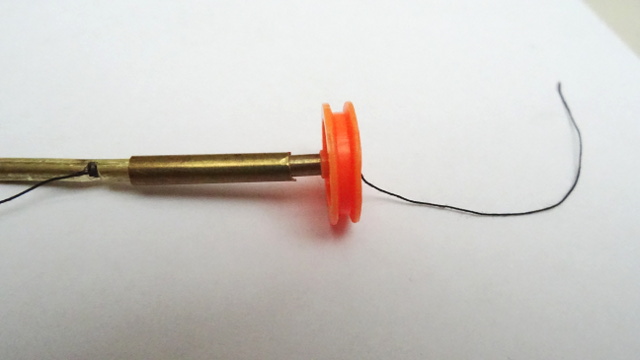

De hijsdraad gaat ook naar een snaarwiel

Een gedetailleere bouwbeschrijving en de aansluitgegevens kunnen worden gedownload middels de DOWNLOAD pagina van deze site.zie nummer 51.
