Maken van een flitsende fotograaf.
Copyright @ 2019 modelspoorproject
webdesign Ruud de Veld

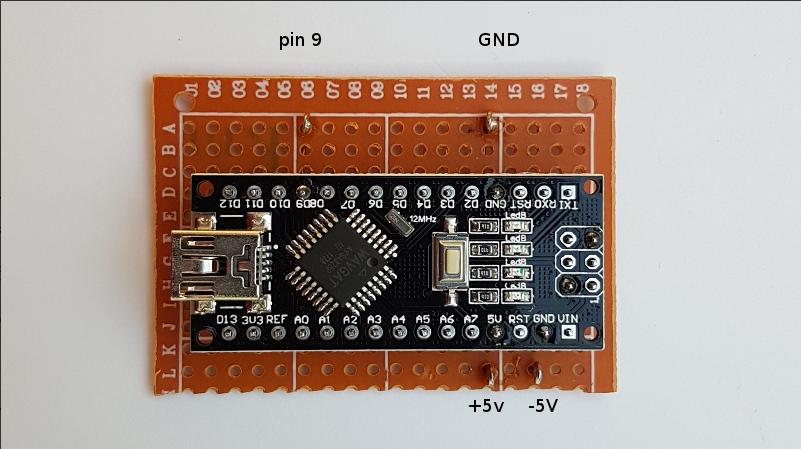

De LED wordt aangesloten op pin 9 en GND en de 5v op pin 5v en GND. Zie aansluitschema.
Aan de micro LED worden twee draadjes gesoldeerd. Om het tijdens het solderen stabiel te houden heb ik gebruik gemaakt van Pritt Multiifix.
Na het solderen wordt de LED op de fotograaf gelijmd en de aansluidraden naar achteren gebogen.

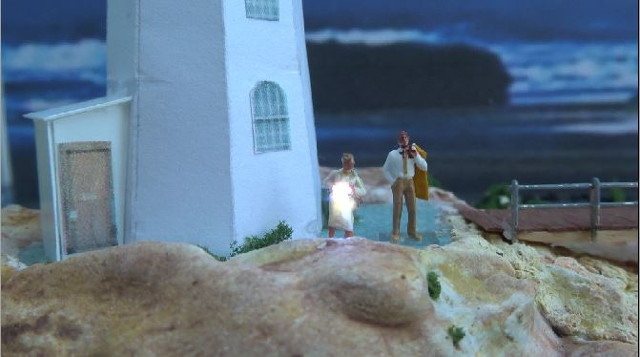

De fotograaf maakt foto's op willekeurige momenten.
Ook hier is weer gebruik gemaakt van een Arduino Nano om op schijnbaar willekeurige momenten de LED aan te sturen voor een flitslicht.

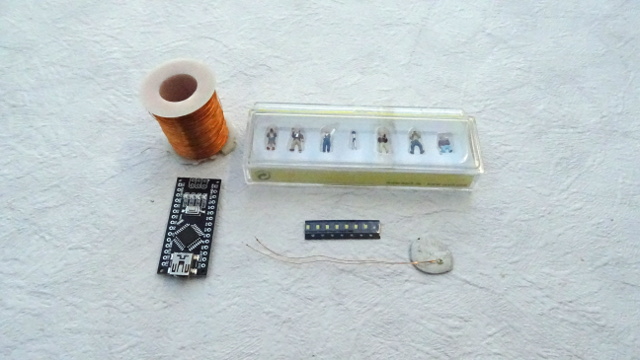

Dit zijn de benodigdheden:
koperdraad, fotograaf van de fa NOCH nr. 36571 (n-spoor) micro LED op een stripje (Ledsbuy.nl), printplaatje (Aliexpress.com) en een weerstandje van 390 ohm.
Het software programma wordt als download bijgevoegd.
De aansluitgegevens kunnen worden gedownload middels de DOWNLOAD pagina van deze site. zie nummer 4.
klik op de youtube knop voor een videopresentatie.
Klik na de presentatie op de terug < toets in de browser om weer terug te keren naar deze pagina.
Veel succes met de bouw.
