Besturing van een Andreaskruis met een IR lichtsluis, knipperlichten en belgeluid.
.

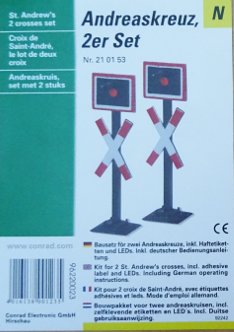

Het Andreas Kruis is als set aan te schaffen bij de Fa Conrad
in HO en N-spoor of bij de reguliere modelbouwzaak.
Dit setje heb ik bij de Fa. Conrad gekocht.

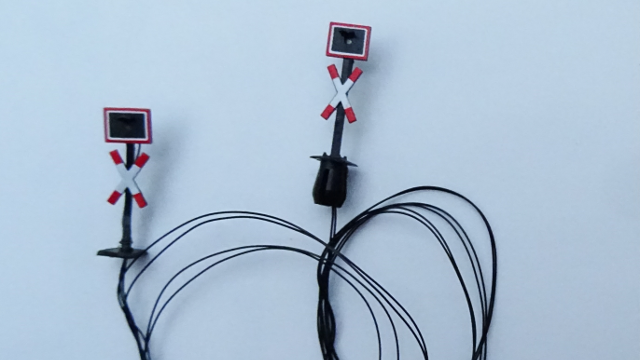

Dit zijn de andreas kruisingen nadat de LED's en de aansluitdraden zijn gemonteerd.
Let op dat de + van de LED's op dezelfde wijze wordt aangesloten.
Maak b.v. de langste draad plus.

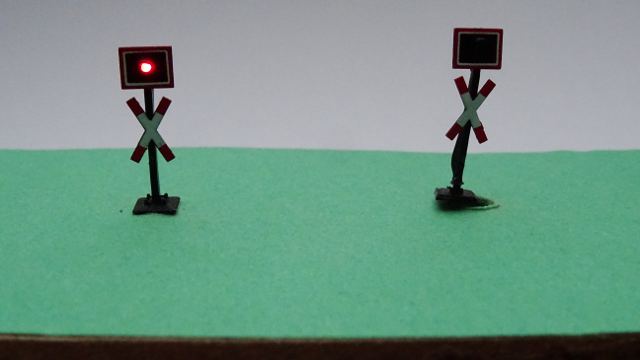

De werking van de LED's worden getest.

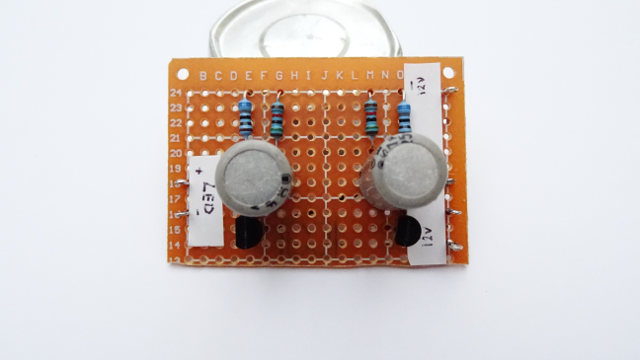

Dit is de knipper electronica.
Heeeel simpel en snel gemaakt op een gaatjes printplaat.
Op de dowload pagina staat een printontwerp.

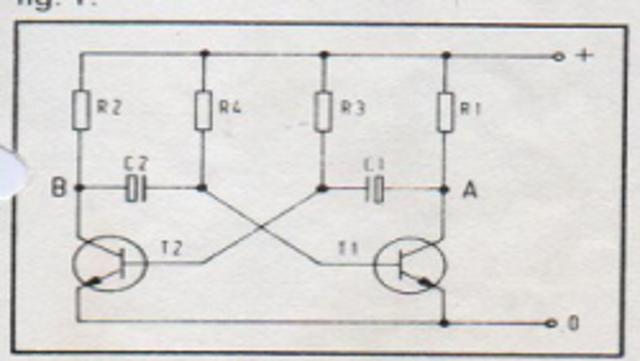

Dit is het schema van de knipper electronica, zoals gezegd heel simpel maar het werkt uitstekend.

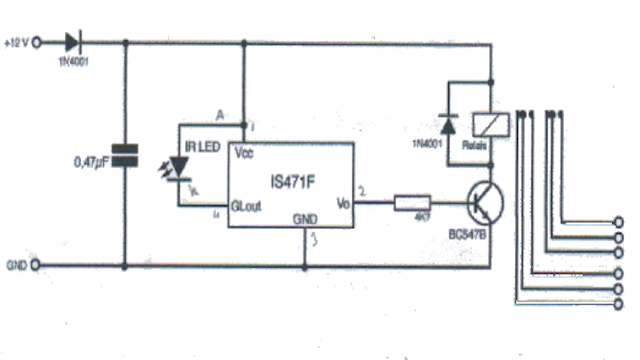

Dit is het schema van de Infra rood lichtsluis. Het relais bedient hier twee functies:
1. activeren van de knipper electronica.
2. activeren van de bel.

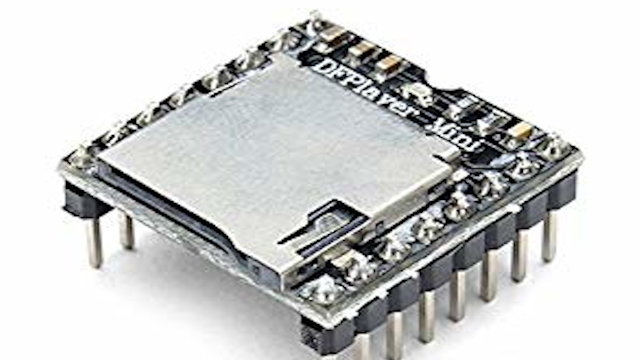

Dit is de MP3 speler. Op de SD card kan dan het belgeluid worden gedownload.
Het bel geluid kunt u hier downloaden: BEL.
Klik na openen in de browser met de rechtermuis op de afbeelding en sla op.
klik op de youtube knop voor een videopresentatie.
Klik na de presentatie op de terug < toets in de browser om weer terug te keren naar deze pagina.
Veel succes met de bouw.

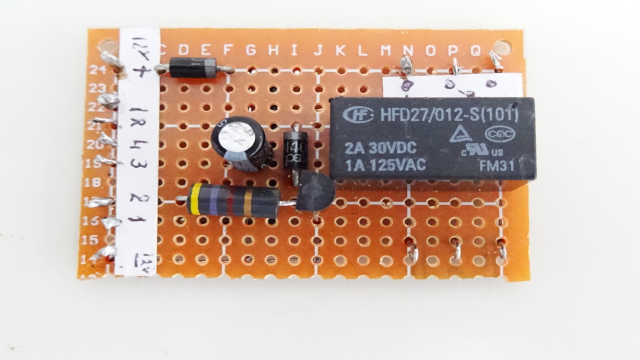

Dit is de IR lichtluis ook heel simpel en snel gemaakt.
Op de download pagina staat een printontwerp.
Andreaskruis pagina
